EMDR-10 Raychem электронный блок управления обогревом водостоков, кровли и труб.

EMDR-10 электронный блок управления - профессиональное решение для автоматического контроля и управления системами кабельного обогрева водостоков. Устройство специально разработано компанией Raychem для обеспечения надежной защиты кровли и водосточных систем от замерзания, наледи и скопления снега в холодный период года.

Принцип действия EMDR-10

Устройство автоматически включает нагревательный кабель только в необходимый момент, основываясь на двух ключевых параметрах:

• Температура воздуха — контролируется встроенным датчиком
• Влажность в желобе — определяется датчиком влажности

Такой подход обеспечивает экономичную работу системы и автоматическое отключение при повышении температуры выше установленного порога или при высыхании желоба.

Комплектация EMDR-10

• Электронный блок управления (EMDR-10-CONT)
• Датчик температуры воздуха (VIA-DU-A10, тип PTC FL 103)
• Датчик влажности (HARD-45, тип PTC)
• Крепежные кронштейны (HARD-46)
• Маркировочная этикетка
• Справочное руководство пользователя

Технические характеристики

Блок управления EMDR-10

Датчик температуры воздуха (VIA-DU-A10)

Датчик влажности (HARD-45)

Основные преимущества EMDR-10

• ✅ Полная автоматизация — система работает автоматически без участия человека, экономя электроэнергию на 30-40%
• ✅ Двойной контроль — датчик температуры и влажности для точного определения необходимости обогрева
• ✅ Высокая надежность — сертифицирована по европейским стандартам EN 60730
• ✅ Простая установка — монтаж на DIN-рейку в распределительном шкафу

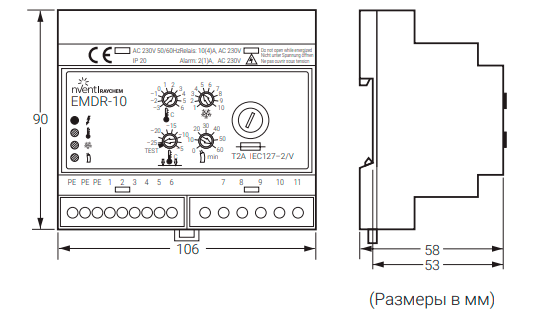

• ✅ Компактные размеры — не требует много места в электрощитке (106 × 90 × 58 мм)
• ✅ Защита от перегрузок — встроенный предохранитель на выходе датчика влажности
• ✅ Длительный срок службы — корпус из самозатухающегося норила (UL 94 V-0)
• ✅ Диагностика неисправностей — четыре светодиода показывают статус и ошибки

Максимальная длина нагревательного кабеля

Рассчитана для температуры запуска –10 °C при номинальном напряжении 230В

Часто задаваемые вопросы

В: Может ли EMDR-10 использоваться для других систем обогрева?

Устройство специально разработано для управления обогревом водосточных желобов. Однако его можно применять для управления другими системами обогрева кровли при соблюдении технических требований по мощности.

В: Какой должна быть максимальная длина кабелей датчиков?

Датчик температуры — максимум 100 метров (2 × 1,5 мм²), датчик влажности — максимум 100 метров (3 × 1,5 мм²). При длинных кабелях может потребоваться увеличение сечения проводов.

В: Что делать, если система не реагирует на влагу?

Проверьте расположение датчика влажности — он должен находиться в желобе на плоской поверхности, параллельно нагревательному кабелю и ближе к месту скопления воды/снега. Попробуйте уменьшить значение чувствительности влажности.

В: Какова гарантия на EMDR-10?

Стандартная гарантия составляет 2 года с момента покупки при соблюдении условий эксплуатации и правильной установки.

Безопасность при установке

⚠️ ВАЖНО! Работы по установке должны выполняться только квалифицированным электриком!

• Перед началом работ отключить источник питания
• Все электрические соединения должны соответствовать приложенной схеме подключения
• Кабели датчиков нельзя прокладывать рядом с другими проводами под напряжением
• Использование УЗО (30 мА) — ОБЯЗАТЕЛЬНОЕ ТРЕБОВАНИЕ
• Клеммы и соединения должны быть надежно зафиксированы
• Необходимо соблюдать местные нормы и стандарты электромонтажных работ

Сертификация и стандарты

• ✓ EN 60730 (Электробезопасность)
• ✓ EN 50081-1 (Электромагнитное излучение)
• ✓ EN 50082-1 (Электромагнитная помехоустойчивость)
• ✓ Low Voltage Directive 2014/35/EU

Рекомендуемые аксессуары

• Контактор для расширения функциональности (при длине кабеля >40 м)
• Удлинительные кабели датчиков (до 100 м)
• Крепежные элементы для фиксации датчиков
• Рабочий кабель для нагревательной системы
• УЗО 30 mA (обязательно)
• Автоматические выключатели типа C
