CS-150-UNI-PI Набор для подключения питания и сращивания греющего кабеля

CS-150-UNI-PI — это компактный набор для холодного монтажа, предназначенный для подключения и сращивания одножильных греющих кабелей с полимерной изоляцией. Набор подходит для использования во взрывоопасных зонах и не требует проведения огневых работ. Идеальное решение для подключения холодных вводов, силовых кабелей и сращивания греющих кабелей.

Область применения CS-150-UNI-PI A45371-000:

• Подключение холодных вводов к греющим кабелям (Вариант C).

• Подключение силовых кабелей к греющим кабелям (Вариант L).

• Сращивание двух греющих кабелей (Вариант S).

• Использование в промышленных и коммерческих системах обогрева.

Преимущества:

• Универсальность: Подходит для различных конфигураций подключения (холодный ввод, силовой кабель, сращивание).

• Безопасность: Сертифицирован для использования во взрывоопасных зонах (Зона 1, Зона 2, Зона 21, Зона 22).

• Простота монтажа: Винтовые клеммы не требуют специального инструмента для обжима.

• Долговечность: Корпус из термостойкого пластика устойчив к высоким температурам и механическим воздействиям.

• Комплектация: Включает все необходимые компоненты для монтажа (уплотнения, зажимы, смазка, инструкция).

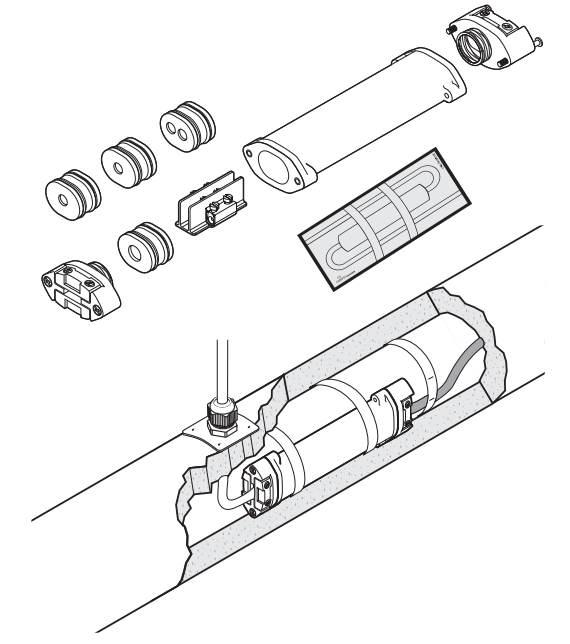

Комплектация:

• Корпус из термостойкого пластика

• Блок винтовых клемм

• Резиновые уплотнения (4 шт.)

• Зажимы с разгрузкой напряжения (2 шт.)

• Маркировочная наклейка

• Тюбик смазки

• Инструкция по монтажу

Основные характеристики CS-150-UNI-PI:

• Тип монтажа: Холодный монтаж (не требует горячего монтажа)

• Совместимые кабели: Одножильные греющие кабели с полимерной изоляцией (например, RAYCHEM XPI-F, XPI, XPI-S)

• Диаметр кабеля:
  • кабель с многопроводными медными жилами 3 x 2.5 мм2
  , Ø 6.8–12.6 мм
  • холодный ввод с однопроводной жилой 1 x 4 мм2
  , Ø 3.2–6.4 мм

• Максимальное рабочее напряжение:

  • Вариант C и S: 750 В переменного тока

  • Вариант L: 420 В переменного тока

• Максимальный ток:

  • Вариант S: 32 А

  • Вариант C (1 x 2.5 мм²): 25 А

  • Вариант C (1 x 4 мм²): 32 А

  • Вариант L (3 x 2.5 мм²): 25 А (до 150°C), 20 А (151–180°C)

• Температурный диапазон:

  • Включенное состояние: до 180°C

  • Выключенное состояние: до 200°C

• Минимальная температура монтажа: -50°C

• Материалы корпуса: Армированный стекловолокном термостойкий пластик

• Сертификаты: ATEX, CE, RoHS, FCC

Технические данные:

• Габариты: 57 x 45 x 32 мм

• Вес: 0.4 кг
