JB-82 Соединительная коробка

Соединительная коробка JB-82 для соединения нескольких греющих кабелей, для невзрывоопасных зон.

JB-82 – стандартная соединительная коробка из поликарбоната для невзрывоопасных зон, предназначенная для подвода питания, сращивания греющих кабелей и подвода питания, выполнения разветвления силового и греющих кабелей в системах электрообогрева с промышленными греющими кабелями Raychem параллельного типа.

Коробка обеспечивает подсоединение через 4 ввода и подключение к расположенным на внутренней рейке клеммам до четырех греющих кабелей или трех греющих кабеля и силового кабеля соответствующего размера.

Для монтажа данных соединительных коробок на трубопроводах рекомендуется использовать монтажный кронштейн Raychem.


4 650,00 руб.

Производитель: Raychem


Стандартные соединительные коробки nVent RAYCHEM JB-82 из поликарбоната предназначены для использования в невзрывоопасных зонах. Они могут использоваться для подвода питания к саморегулируемым греющим кабелям nVent RAYCHEM, сращивания греющих кабелей, сращивания с подводом питания, разветвления с подводом питания или без подвода питания. Через четыре ввода на клеммные зажимы, расположенные на монтажных рейках, можно вводить до четырех греющих кабелей или трех греющих кабелей и один силовой кабель соответствующего сечения. При монтаже этой коробки на трубопроводах рекомендуется применять опорные кронштейны nVent RAYCHEM.

corobka-jb-82

Область применения Нормальные зоны (в помещениях и на открытых площадках)

Материал корпуса - Стеклонаполненный поликарбонат серого цвета

Материал крышки - Поликарбонат серого цвета

Материал прокладки крышки - Пенополиуретан

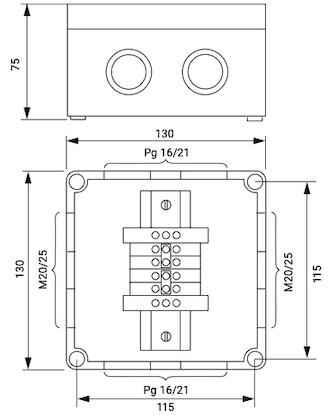

razmery-jb-82

МОНТАЖ JB-82

Способ монтажа - С помощью отверстий в основании соединительной коробки

Расстояние между центрами монтажных отверстий 115 x 115 мм

Диаметр отверстий 5 мм

Кабельный сальник - Из полиамида, с контргайкой, для кабелей диаметром от 9 до 16 мм

КОМПЛЕКТУЮЩИЕ

Опорный кронштейн соединительной коробки SB-100, SB-101, SB-110, SB-111

Характеристики товара

Мин. температура для монтажа: –35°C °C
Степень защиты оболочки: IP66
Вводы: 4 M20/25
Допустимая температура окружающей среды: –35...+115°C
Клеммы: Conta-Clip RK6-10, 2 Conta-Clip SL10/35
Макс. сечение жил: 0,5-10 мм2 (однопров. и многопров.)
Макс. рабочее напряжение: 750 В перем. тока
Макс. допустимый рабочий ток: 61 A
Вес: 0,47 кг
