RAYSTAT-EX-02 предназначен для регулирования электрообогрева с использованием кабелей Raychem BTV, QTVR, KTV, VPL и XTV по температуре обогреваемой поверхности во взрывоопасных зонах.
Установка интервала рабочих температур (от -4 до +163°С) производится вне взрывозащищенного корпуса с помощью круглой ручки со шкалой, защищенной прикрепленной болтами крышкой с уплотнением. Коммутируемый ток термостата — 22 А, однако предельный длительный ток для данного термостата составляет 32 А, что позволяет применять его с саморегулируемым греющим кабелем большей длины. Термостат оснащен однополюсным переключателем на два направления с сухими контактами. Для ввода кабеля предусмотрено одно резьбовое отверстие ¾» с нормальной трубной резьбой; для уплотнения ввода Raychem производит кабельные сальники для небронированных и бронированных силовых кабелей. Заполненный жидкостью термобаллон и трехметровая капиллярная трубка из нержавеющей стали позволяют устанавливать термостат на удалении от датчика. Термобаллон выдерживает температуры от -50°С до +215°С. Благодаря применению литого алюминиевого корпуса и фитингов из нержавеющей стали термостат имеет небольшую массу и его можно устанавливать на трубопроводе с помощью опорных кронштейнов Raychem или других конструкций.
Этот сертифицированный EEx d термостат предназначен для регулирования систем обогрева со всеми греющими кабелями nVent RAYCHEM BTV, QTVR, KTV, VPL и XTV по температуре обогреваемой поверхности во взрывоопасных
зонах. Установка интервала рабочих температур (от –4 до +163°С) производится вне взрывозащищенного корпуса с помощью вращающейся ручки со шкалой, защищенной прикрепленной болтами крышкой с уплотнением.
Коммутируемый ток термостата — 22 А. Термостат оснащен однополюсным переключателем на 2 направления с сухими контактами Для ввода кабеля предусмотрено одно резьбовое отверстие 3/4” с нормальной трубной резьбой; Возможно
лишнее nVent RAYCHEM производит кабельные сальники для небронированных и бронированных силовых кабелей. Заполненный жидкостью термобаллон и трехметровая капиллярная трубка из нержавеющей стали позволяют устанавливать термостат на удалении от датчика. Термобаллон выдерживает температуры от –50°С до +215°С. Благодаря применению литого алюминиевого корпуса и фитингов из нержавеющей стали термостат имеет небольшую массу и его можно устанавливать на трубы с помощью опорных кронштейнов nVent RAYCHEM или крепить к плоской поверхности.
ТЕРМОСТАТ
Классификация зон- Взрывоопасные: Зона 1, Зона 2, Зона 21, Зона 22.
Нормальные
Сертификация:
LCIE 08 ATEX 6095 X
Ex II 2 G D
IECEx LCI 08.0036X
Ex d IIC T6
Ex tD A21 IP66 T80°C
TC RU С-ВЕ.ИМ43.В.01764 ООО "ТехИмпорт"
1Ex d IIC T6 Gb X
Ex tb IIIC T80°C Db X
Темп. окр. среды -40°C…+60°C IP65
Сделано в США
Корпус и крышка - Лакированная, из литого алюминия, с фитингами из нержавеющей стали и внутренним уплотнением крышки из нитрильного каучука
Степень защиты оболочки - IP 65 при установке с кабельными сальниками nVent RAYCHEM GL-33 или GL-34
Крепление крышки -Завинчивающаяся крышка, фиксируется запорным 2 мм винтом под ключ
Кабельный ввод - 1 х 3/4" (с нормальной трубной резьбой)
Допустимая температура окр. среды - –40…+60°С
Тип - Заполненный жидкостью термобаллон и капиллярная трубка
Размеры - Капиллярная трубка длиной 3 м, термобаллон 197 х 8 мм
Материал - Нержавеющая сталь (тип 55316)
Допустимая температура - –50...+215°C
Минимальный радиус изгиба - 15 мм для капиллярной трубки, ТЕРМОБАЛЛОН НЕ ИЗГИБАТЬ
Размеры (в мм)
Переключатель:
Тип - Однополюсный на два направления с «сухими» контактами (SPDT)
Номинальные параметры - 22 А, 480 В переменного тока, на 100 000 циклов переключения
Параметры регулирования:
Диапазон уставки - – 4…+163°С
Повторяемость - ±1,7 K
Гистерезис - 5 K
Точность - ±4,5°С при температуре окружающей среды 21°С и температуре датчика 50°С
Способ изменения уставок - С помощью вращающейся ручки со шкалой
Подсоединительные клеммы:
Подвод питания 3 клеммы для жил сечением от 1 до 4 мм2
Внутреннее заземление Один болт для жил сечением от 1 до 4 мм2
Внешнее заземление Один болт и зажим для жил сечением от 1 до 4 мм2
Схема подключения и система управления термостата

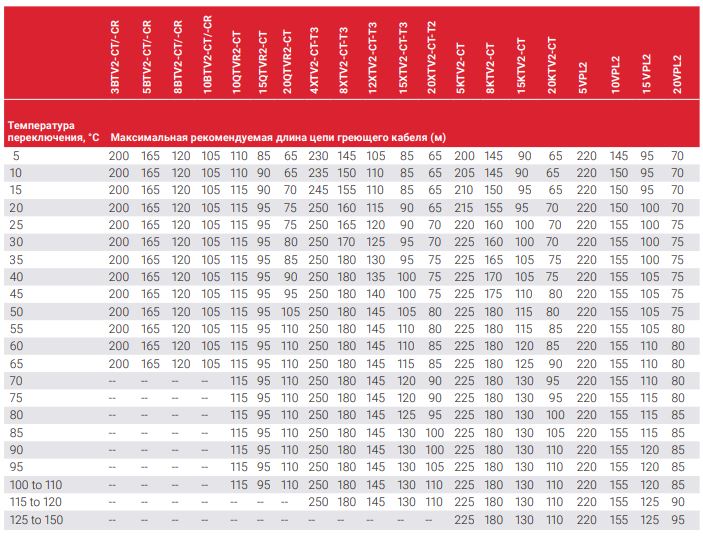

Максимальная рекомендуемая длина цепи греющего кабеля (напряжение питания 230 В)
Максимальная рекомендуемая длина цепи греющего кабеля ограничивается номинальным током электрической защиты или коммутационной способностью термостата RAYSTAT-EX-02
Для цепей и устройств электрической защиты с номинальным током до 20А включительно следует принимать максимальную рекомендуемую длину греющего кабеля, указанную в технических характеристиках греющего кабеля.
Для цепей и устройств электрической защиты с номинальным током от 20 до 22 А включительно следует принимать меньшую из длин, приведенную в технических характеристиках греющего кабеля, и величину, указанную для температуры переключения в нижеприведенной таблице.
Для цепей и устройств электрической защиты с номинальным током свыше 22 А ЗАПРЕЩЕНО прямое включение термостата RAYSTAT-EX-02 (только через контактор)
Греющий кабель:
Монтаж RAYSTAT-EX-02:
Способ монтажа - Монтируется на трубу с помощью опорного кронштейна nVent RAYCHEM SB-100, SB-101, SB-110, SB-111, SB-125 или на плоскую поверхность с помощью 4 крепежных отверстий (М6) с расстоянием между центрами 101,5 х 101,5 мм
Комплектующие:
Сальник для бронированногосилового кабеля - GL-33 1244-017517
Сальник для (небронированного) силового кабеля) (заказывется отдельно) - GL-34 1244‐-017518
