AT-TS-14 предназначен для использования в нормальных (невзрывоопасных) зонах.
Электронные термостаты с регулированием по температуре обогреваемой поверхности AT-TS-14 рассчитан на номинальное напряжение 230 В переменного тока и максимальный коммутируемый ток 16 А (при напряжении 250 В). Через окошко на крышке прибора можно проверить уставку температуры и состояние термостата, указываемое светодиодами. Поставляемый вместе с термостатом датчик температуры представляет собой трехметровый кабель с положительным температурным коэффициентом (может быть укорочен при регулировании по температуре окружающей среды). Термостаты допускают возможность прямого подсоединения греющего кабеля через кабельный сальник M25. и выпускаются в 2 модификациях: для диапазона температур -50…+15°C и 0…+120°C.
Электронные термостаты с регулированием по температуре обогреваемой поверхности nVent RAYCHEMAT-TS-13 и предназначен для использования в нормальных (невзрывоопасных) зонах. Через окошко на крышке прибора можно проверить уставку
температуры и состояние термостата, указываемое светодиодами (включение обогрева и неполадки датчика температуры).Поставляемый вместе с термостатом датчик температуры представляет собой трехметровый кабель с положительным температурным коэффициентом (может быть укорочен при регулировании по температуре окружающей среды). Термостаты допускают возможность прямого подсоединения греющего кабеля. Подсоединительные наборы не входят в комплект и заказываются отдельно. Термостаты выпускаются в 2 модификациях для двух диапазонов температур.
ОБЩАЯ ИНФОРМАЦИЯ
Область применения - Нормальные зоны, открытые площадки
Напряжение питания - 230 В перем. тока, +10%/–15%, 50/60 Гц
Макс. коммутируемый ток - 16 A при 250 В перем. тока
Макс. сечение жил - 2,5 мм2
Гистерезис - 0,6...1 K
Точность переключения - 2 K при 60°C (температура калибровки)
Тип переключателя - Однополюсный на одно направление (SPST) (нормально открытый)
Диапазон уставки регулирования - 0...+120°C
КОРПУС
КОРПУС
Способ задания уставки - Внутри корпуса
Допустимая температура - –20...+50°C
Степень защиты оболочки - IP65 в соответствии с EN 60529
Кабельные вводы -
1 x M20 для сил. кабеля ( 8-13 мм)
1 х М25 для греющего элемента
( 11-17 мм)
1 x M16 для датчика
Материал - АБС-пластик
Крепление крышки - Быстросъемные винты с никелевым покрытием
Способ монтажа - Монтаж на трубу с помощью опорного кронштейна nVent RAYCHEM SB-110 или SB-111 или крепление к плоской поверхности
СЕРТИФИКАЦИЯ
EAC - сделано в Венгрии
РАЗМЕРЫ (В ММ)
ДАТЧИК ТЕМПЕРАТУРЫ
Тип - PTC KTY 83-110
Длина кабеля датчика - 3 м
Диаметр кабеля датчика - 5,5 мм
Диаметр датчика - 6,5 мм
Материал - Силикон
Макс. допустимая температура для кабеля датчика - 160°C
Кабель датчика может быть удлинен до 100 м 2-проводным кабелем с сечением 1,5 мм2. Кабель должен быть экранированным. В случае, если кабель датчика проложен вместе с другими кабелями или вблизи высоковольтных кабелей, следует использовать экранированный удлинительный кабель, а оплетку кабеля следует заземлить только со стороны термостата.
ВЫХОДНЫЕ ПАРАМЕТРЫ
Индикация работы
Зелёный индикатор: греющий кабель ВКЛЮЧЕН
Красный индикатор: отказ датчика
Красный индикатор: короткое замыкание цепи датчика
КОМПЛЕКТУЮЩИЕ
Адаптер для кабельных вводов
Обозначение изделия - Reducer M25 (M)/M20 (F)
Запасной датчик температуры (для AT-TS-13 и AT-TS-14)
Обозначение изделия - HARD-69

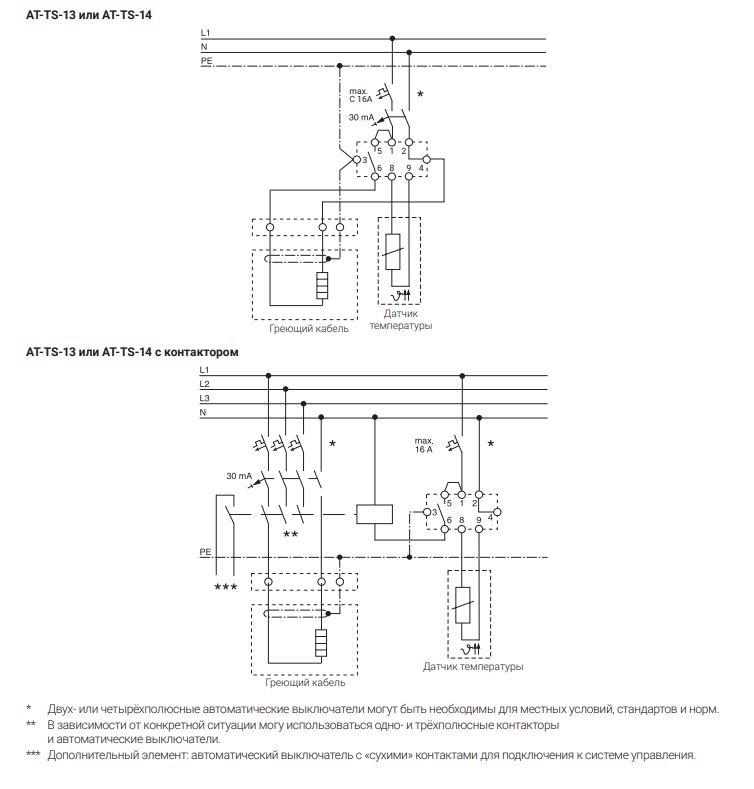

СХЕМА ПОДКЛЮЧЕНИЯ ТЕРМОСТАТОВ
