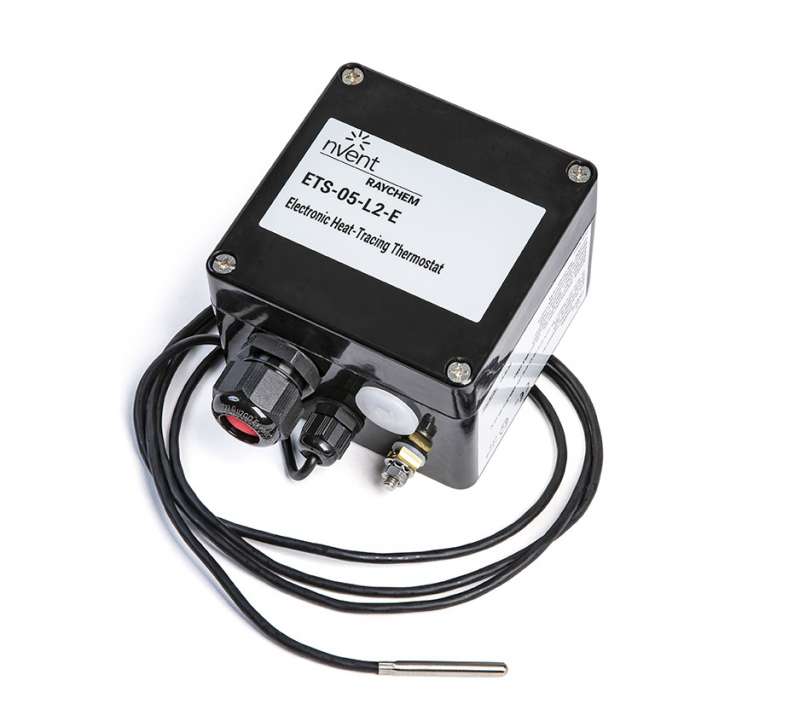

ETS-05-L2-EP Электронный управляющий термостат

ETS-05-L2-EP RAYCHEM электронный термостат с регулированием по температуре поверхности

Модель RAYCHEM ETS-05-L2-EP представляет собой электронный термостат, предназначенный для точного регулирования температуры обогреваемой поверхности в системах электрообогрева. Устройство обеспечивает управление одной нагревательной цепью и может использоваться как в нормальных, так и во взрывоопасных зонах. Термостат оснащён цифровыми переключателями для задания уставки, светодиодными индикаторами состояния и трёхпроводным датчиком Pt100.

Данная модель имеет диапазон уставки от 0°C до +199°C и рассчитана на напряжение 195-230 В перем. тока. Исполнение EP означает наличие пластины заземления и сертификацию ATEX/IECEx. Термостат обеспечивает надёжное и точное управление температурой, что особенно важно для технологических процессов, требующих стабильного теплового режима.

Конструктивные особенности ETS-05-L2-EP

• Электронное регулирование температуры с точностью переключения ±1 K при 5°C и ±2 K при 499°C.
• Цифровые переключатели для задания уставки в градусах Цельсия с тремя разрядами (100, 10, 1).
• Светодиодные индикаторы: зелёный — питание включено, обогрев выключен; жёлтый — питание включено, обогрев включён; мигающий красный — отказ датчика.
• Возможность выбора безопасного состояния при отказе датчика: обогрев включён или выключен (с помощью перемычки на клеммах 3-4).
• Прочный корпус со степенью защиты IP66, устойчивый к воздействию влаги и пыли.
• Трёхпроводной гибкий датчик температуры Pt100 длиной 2 м с сальником M16.
• Максимальная коммутируемая нагрузка 32 А (активная).
• Встроенная пластина заземления для подключения защитного проводника.
• Компактные размеры и возможность монтажа на трубе или на поверхности.

Технические характеристики ETS-05-L2-EP

Комплектация ETS-05-L2-EP

В стандартную поставку входит:

• Электронный термостат ETS-05-L2-EP
• Трёхпроводной датчик Pt100 с кабелем 2 м и сальником M16
• Пластина заземления
• Сальник M25 для силового кабеля
• Заглушка M25
• Инструкция по монтажу и эксплуатации

Области применения ETS-05-L2-EP

• Регулирование температуры трубопроводов и резервуаров в системах электрообогрева.
• Защита от замерзания и поддержание технологической температуры.
• Нефтегазовая, химическая и энергетическая промышленность.
• Взрывоопасные зоны Зона 1 и Зона 2 (газ), Зона 21 и Зона 22 (пыль).
• Объекты с высокими требованиями к точности и надёжности управления температурой.

Сертификация ETS-05-L2-EP

Термостат сертифицирован для применения во взрывоопасных зонах. Сертификаты: ATEX (Baseefa13ATEX0137, BAS21UKEX0577), IECEx (BAS 13.0071). Маркировка взрывозащиты: II 2(1)G Ex eb ia mb [ia Ga] IIC T5 Gb; II 2D Ex tb IIIC T100°C Db. Температурный класс T5. Полные условия безопасной эксплуатации приведены в руководстве по монтажу на официальном сайте производителя.

Размеры в мм

схема подключения для прямого ввода греющего кабеля

Способ монтажа:
Монтируется на трубу с помощью опорного кронштейна  nVent RAYCHEM SB-100, SB101, SB-110, SB-111, SB-130 или на поверхность с помощью 4 монтажных отверстий с расстоянием между центрами 106 x 82 мм
