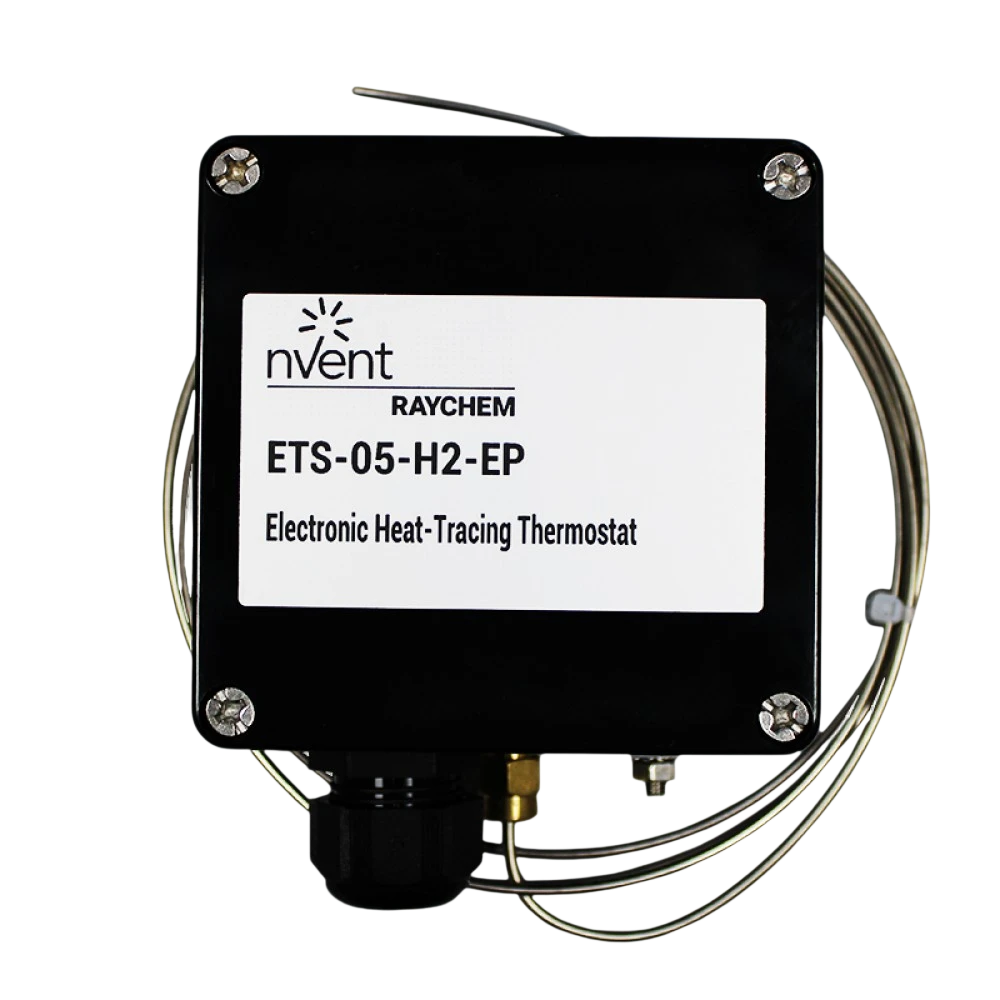

Электронный термостат Raychem ETS-05-H2-EP — точный и безопасный контроль температур до 499 °C для промышленного электрообогрева

Электронный термостат ETS-05-H2-EP (1244-017509) от nVent Raychem предназначен для управления греющими кабелями в промышленных системах электрообогрева и теплового сопровождения. Он обеспечивает стабильный контроль температуры до 499 °C, повышает надежность оборудования и снижает риски замерзания и простоя технологических линий. Решение ориентировано на B2B-клиентов, которым важны безопасность, энергоэффективность и соответствие отраслевым стандартам.

Преимущества и особенности ETS-05-H2-EP

• Широкий диапазон регулировки до 499 °C. ETS-05-H2-EP относится к высокотемпературной серии (H2) и позволяет точно задавать уставку в диапазоне 0…499 °C. Это делает устройство универсальным для задач противообледенения и теплового сопровождения высокотемпературных технологических трубопроводов и резервуаров.
• Взрывозащищенное исполнение для опасных зон. Термостат разработан для применения во взрывоопасных зонах газовой и пылевой среды согласно международным требованиям (ATEX, IECEx, EAC). Взрывозащищенное исполнение и искробезопасный вход датчика обеспечивают высокий уровень безопасности на объектах нефтегаза, химии и энергетики.
• Энергоэффективное электронное управление. Электронная схема обеспечивает высокую точность поддержания температуры и оптимальный гистерезис. Это уменьшает перетоп, снижает расход электроэнергии и продлевает срок службы греющих кабелей по сравнению с простыми механическими термостатами.
• Наглядная индикация и режимы аварийной работы. Светодиодные индикаторы на лицевой панели показывают наличие питания, состояние нагрева и возможные аварии датчика. В случае отказа датчика возможен выбор аварийного режима (нагрев включен или выключен), что помогает сохранить управляемость системы и защитить оборудование.
• Прямое подключение греющих кабелей. Благодаря высокому коммутируемому току силового реле термостат может напрямую управлять нагрузкой без дополнительных пускателей в небольших и средних системах обогрева. Это снижает капитальные затраты и упрощает схему управления.
• Промышленный корпус IP66. Корпус из армированного стекловолокном полимера с высокой степенью защиты от пыли и влаги (IP66) рассчитан на эксплуатацию в тяжелых климатических условиях и на открытых площадках. Конструкция устойчива к коррозии и механическим воздействиям.
• Вариант EP с заземляющей пластиной. Исполнение ETS-05-H2-EP оснащено встроенной заземляющей пластиной, упрощающей подключение экранов и заземляющих проводников. Это повышает электробезопасность и снижает уровень электромагнитных помех.
• Удобный монтаж и подключение. Предусмотрены резьбовые отверстия и крепежные элементы для установки на трубу или плоскую поверхность. Широкая номенклатура кабельных вводов позволяет аккуратно подвести питание, греющий кабель, датчик и линии сигнализации.

Технические характеристики ETS-05-H2-EP (1244-017509)

Точные параметры конкретной поставляемой модификации (включая обозначения, сертификаты и предельные условия эксплуатации) рекомендуется проверять по актуальному паспортному листу производителя nVent Raychem.

Область применения ETS-05-H2-EP

Электронный термостат ETS-05-H2-EP специально создан для промышленного использования в системах электрообогрева, где важны надежность, безопасность и точный контроль температуры. Он подходит для одиночных линий обогрева и для интеграции в комплексные системы теплового сопровождения.

• Нефтегазовая отрасль. Обогрев трубопроводов нефти, газа и конденсата, резервуаров, арматуры, узлов учета и дренажных линий. Термостат обеспечивает защиту от замерзания и стабилизацию технологических режимов при низких температурах окружающей среды.
• Химическая и нефтехимическая промышленность. Поддержание заданной температуры транспортировки реагентов, растворителей, кислот и щелочей. Высокая точность контроля и взрывозащищенное исполнение позволяют использовать устройство в зонах с агрессивными и легко воспламеняющимися средами.
• Энергетика и ТЭЦ. Обогрев мазутопроводов, пароконденсатных линий, систем топливоподачи и вспомогательного оборудования. Термостат помогает избежать замерзания и обеспечивает стабильные условия эксплуатации.
• Пищевая и фармацевтическая промышленность. Тепловое сопровождение трубопроводов и емкостей, где критична стабильность температуры и отсутствие конденсата, что влияет на качество продукции и надежность процессов.
• Общепромышленные объекты. Защита наружных трубопроводов, резервуаров, насосных станций и КИПиА от замерзания и образования льда. Подходит для работы в суровых климатических условиях, в том числе на открытых промплощадках.

Благодаря сочетанию высокой точности, взрывозащиты и удобства монтажа ETS-05-H2-EP хорошо подходит для интеграции в проекты модернизации и нового строительства в сегменте промышленного электрообогрева.

Сертификация

Все подразделения:
 II 2(1)G II 2D
Ex e ia mb (Ga) IIC T5 Gb
Ex tb IIIC T100°C Db IP66
Ta–40 to +60°C питание = 99-121 В
(ETS-05-x1-x) или 195-230 В (ETS05-x2-x)
IECEx BAS 13.0071
Baseefa13ATEX0137

TC RU C-BE.ИМ43.В.01764
ООО "ТехИмпорт"
1Ex e ia mb (ia Ga) IIC T5 Gb
Ex tb IIIC T100°C Db IP66
Темп. окр. среды
-60°C...+60°C

Схема подключения для прямого ввода греющего кабеля

Монтаж
Монтируется на трубу с помощью опорного кронштейна nVent  RAYCHEM SB-100, SB-101, SB-110, SB-111, SB-130 или на поверхность с помощью 4 монтажных отверстий с расстоянием между центрами 106 x 82 мм

Закажите электронный термостат Raychem ETS-05-H2-EP для надежного управления системами промышленного электрообогрева на вашем объекте. Оставьте заявку в интернет-магазине, чтобы получить коммерческое предложение, индивидуальные условия для юридических лиц и техническую поддержку по подбору и внедрению оборудования.
