JB-16-02 Соединительная коробка

Много
Арт.: raychem-jb-16-02
2 495
Доставка
Описание

Стандартные соединительные коробки nVent RAYCHEM JB-16-02 из поликарбоната предназначены для использования в невзрывоопасных зонах. Они могут использоваться
для подвода питания к саморегулируемым греющим кабелям nVent
RAYCHEM, сращивания греющих кабелей, сращивания с подводом питания, разветвления с подводом питания или без подвода питания.

Через четыре ввода на клеммные зажимы, расположенные на монтажных рейках, можно вводить до четырех греющих кабелей или трех греющих кабелей и один силовой кабель соответствующего сечения.

При монтаже этой коробки на трубопроводах рекомендуется применять опорные кронштейны nVent RAYCHEM.

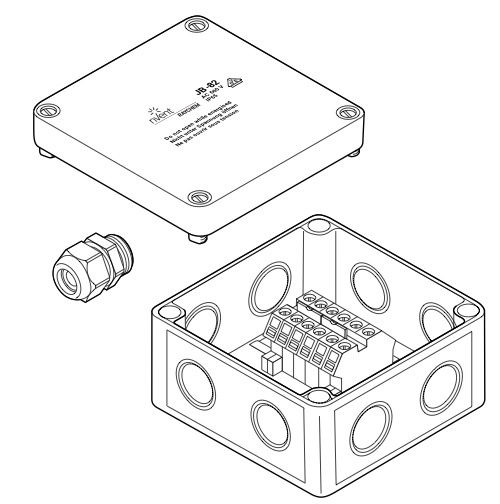

КОРПУС JB-16-02

корпус jb-16-02

Область применения - Нормальныезоны (в помещениях и на открытых площадках)

Материал корпуса - Стеклонаполненный поликарбонат серого цвета

Материал крышки - Поликарбонат серого цвета

Материал прокладки крышки - Пенополиуретан

МОНТАЖ JB-16-02

размеры jb-16-02

Способ монтажа - С помощью отверстий в основании соединительной коробки

Расстояние между центрами монтажных отверстий 115 x 115 мм

Диаметр отверстий - 5 мм

Кабельный сальник - Из полиамида, с контргайкой, для кабелей диаметром от 9 до 16 мм

КОМПЛЕКТУЮЩИЕ

Опорный кронштейн соединительной коробки SB-100, SB-101, SB-110, SB-111

Характеристики
Применяется для греющих кабелей
Макс. напряжение питания
Материал корпус, крышка и зажим кабеля
Материал уплотнения
Материалы винты, пружина, пластина
Номер по каталогу
Вводы
4 M20/25
Допустимая температура окружающей среды
–35...+115°C
Макс. сечение жил
0,5-10 мм2 (однопров. и многопров.)
Макс. рабочее напряжение
Макс. рабочее напряжение
750 В перем. тока
Макс. допустимый рабочий ток
61 A
Вес
0,47 кг
Способ электрического заземления
Электрическая прочность диэлектрика
Объемное удельное сопротивление
Резьба
Материал сальника
Корпус, крышка и стойка
Винты крышки
Прокладка крышки
Пластина заземления
Цвет лампы
Напряжение лампы
Потребляемая мощность лампы
Область применения
Conta-Clip RK6-10
Количество клемм
Способ монтажа
Расстояние между монтажных отверстий
Диаметр отверстий
Кабельный сальник
Диапазон уставки
Диапазон измеряемых температур
Макс. сопротивление кабеля датчика
Точность переключения
Гистерезис
Реле управления
Внутреннее энергопотребление
Датчик
Способ задания уставки
Крепление крышки
Датчик тип
Длина кабеля датчика
Материал датчика
Заглушка
Тип переключателя
Точность регулирования
Минимальный радиус изгиба датчика
Коррекция нулевой точки
Диаметр кабеля датчика
0 Ом/км
Диаметр датчика
0 Ом/км
Макс. допустимая темп. кабеля датчика
0
Строка
Мин. температура для монтажа
-35
Клеммы
2 Conta-Clip SL10/35
