Проектирование систем электрического обогрева: полное руководство по расчётам, выбору оборудования и примерам

Системы электрического обогрева трубопроводов и резервуаров занимают ключевое место в обеспечении надёжной и безопасной эксплуатации объектов нефтегазовой и химической отраслей, а также в коммунальной инфраструктуре. Грамотное проектирование таких систем позволяет предотвратить замерзание и загустевание продуктов, уменьшить теплопотери, снизить эксплуатационные затраты и обеспечить высокий уровень промышленной безопасности. В данном материале рассмотрены основные этапы проектирования, методика тепловых расчётов, выбор нагревательных элементов, особенности построения подсистем питания и управления, принципы проектирования скин‑систем для длинных трубопроводов, а также приведены подробные примеры проектных решений.

Основные этапы проектирования систем электрического обогрева

Проектирование системы электрообогрева — это последовательный процесс, включающий несколько взаимосвязанных этапов, каждый из которых оказывает прямое влияние на эффективность, надёжность и экономичность будущей системы.

Предварительное обследование и анализ объекта

На первом этапе выполняется всесторонний анализ объекта обогрева. Определяются:

• геометрические параметры трубопроводов и резервуаров (диаметр, длина, высота, толщина стенок);

• тип транспортируемого или хранящегося продукта и его температурные требования (температура застывания, вязкость, диапазон рабочих температур);

• условия эксплуатации (открытая площадка, надземная или подземная прокладка, наличие ветровой нагрузки и солнечной радиации);

• климатические параметры района, включая минимальную расчётную температуру наружного воздуха и продолжительность холодного периода.

На этом же этапе уточняются требования по взрывобезопасности, категории помещений и зон, особенности технологического процесса, а также наличие ограничений по подключаемой мощности.

Теплотехнические расчёты

Следующим ключевым этапом являются тепловые расчёты. Их задача — определить тепловые потери объекта и требуемую мощность системы электрообогрева для компенсации этих потерь с учётом запаса. При этом учитываются:

• теплопроводность материалов стенок и теплоизоляции;

• толщина и качество теплоизоляции;

• температурный напор между внутренней температурой продукта и наружной средой;

• механизмы теплообмена (теплопроводность, конвекция, частично излучение).

Результатом этого этапа становятся линейные или удельные теплопотери, на основе которых подбираются тип и мощность нагревательных элементов.

Выбор типа и параметров нагревательных элементов

После определения требуемой мощности и условий эксплуатации выбираются тип нагревательного кабеля или иного нагревательного элемента, диапазон рабочих температур, удельная мощность, а также схема его укладки. На этом этапе важно учесть:

• максимальную допустимую температуру оболочки кабеля;

• возможность перегрева;

• требования к взрывозащите;

• технологичность монтажа и последующего обслуживания.

Проектирование систем питания и управления

Далее формируется электротехническая архитектура системы: разрабатываются схемы распределения питания, подбираются питающие кабели, аппараты защиты, коммутационные устройства, шкафы управления и автоматики. Параллельно проектируется система измерения и регулирования температуры, включающая датчики, термостаты или контроллеры, а также алгоритмы управления.

Разработка документации, монтаж и ввод в эксплуатацию

Завершающий этап — выпуск комплекта проектной документации (чертежи, спецификации, схемы, инструкции), сопровождение монтажа, проведение пуско‑наладочных работ и испытаний, обучение эксплуатационного персонала. Итогом проекта становится система, полностью готовая к длительной и безопасной эксплуатации.

Тепловые расчёты: методология и практика

Тепловой расчёт — фундамент проектирования любой системы электрообогрева. Его цель — количественно определить тепловые потери объекта и по их величине подобрать требуемую мощность нагревателей.

Основные механизмы теплообмена

В инженерной практике при рассматриваемых задачах доминируют:

• теплопроводность — перенос тепла через стенки трубопровода и слои теплоизоляции;

• конвекция — теплообмен между поверхностью изоляции и окружающим воздухом или грунтом;

• тепловое излучение — в большинстве практических расчётов для теплоизолированных объектов либо учитывается через поправочные коэффициенты, либо имеет второстепенное значение.

Наиболее часто теплопотери представляют в виде плотности теплового потока через изоляцию или в виде линейных потерь вдоль трубопровода.

Теплопроводность через плоский слой

Для простых случаев, когда можно считать геометрию плоской (например, для больших резервуаров с толстой изоляцией), используют приближённую формулу для плотности теплового потока через однородный слой:

где:
$q_s$ — плотность теплового потока, Вт/м²;
$\lambda$ — коэффициент теплопроводности теплоизоляции, Вт/(м·К);
$\delta$ — толщина изоляции, м;
$T_1$, $T_2$ — температуры с внутренней и наружной стороны слоя, °C.

Полученные удельные потери затем умножают на площадь наружной поверхности, чтобы найти общие теплопотери объекта.

Теплопотери цилиндрических объектов (трубопроводов)

Для трубопроводов и цилиндрических объектов необходимо учитывать цилиндрическую геометрию. Линейные теплопотери через теплоизоляцию рассчитываются по формуле:

где:
$q_l$ — тепловой поток на единицу длины, Вт/м;
$d_1$ — наружный диаметр трубопровода, м;
$d_2$ — диаметр по наружной поверхности теплоизоляции, м.

Эта формула позволяет учесть влияние толщины и качества теплоизоляции на теплопотери и подобрать её оптимальные параметры.

Определение необходимой мощности системы

Получив линейные или удельные теплопотери, определяют суммарную мощность системы электрообогрева с учётом длины объекта и коэффициента запаса:

где:
$Q_{\text{сум}}$ — общая требуемая мощность системы, Вт или кВт;
$q_l$ — линейные теплопотери, Вт/м;
$L$ — длина обогреваемого участка, м;
$k_з$ — коэффициент запаса (обычно в диапазоне 1,15–1,3).

Коэффициент запаса учитывает возможные отклонения условий эксплуатации от расчётных, старение материалов, локальные тепловые мосты, а также неидеальное качество монтажа.

Выбор типов нагревательных элементов

Выбор типа нагревательного кабеля является принципиальным решением, определяющим надёжность и энергоэффективность системы. Наиболее широко применяются три основных класса нагревательных кабелей.

Резистивные кабели постоянной мощности

Резистивные кабели имеют постоянное электрическое сопротивление по длине и, следовательно, практически постоянную линейную мощность при заданном напряжении. Характерные особенности:

• стабильная мощность в диапазоне 5–40 Вт/м;

• высокая предсказуемость теплового режима;

• относительно простая конструкция;

• обязательное использование терморегуляторов и ограничителей температуры для предотвращения перегрева;

• максимальная рабочая температура оболочки, как правило, в диапазоне 120–150 °C.

Такие кабели целесообразны там, где условия эксплуатации мало меняются, а объект имеет относительно простую геометрию.

Саморегулирующиеся кабели

Саморегулирующиеся кабели отличаются тем, что их сопротивление изменяется с температурой. При повышении температуры полимерная матрица увеличивает сопротивление, что приводит к снижению выделяемой мощности, и наоборот. Основные преимущества:

• защита от локального перегрева без сложных схем регулирования;

• возможность укладки отрезками различной длины без точного подбора сопротивления;

• адаптация мощности к локальным условиям (например, в более холодных зонах выделяется больше тепла);

• широкий диапазон линейной мощности (примерно 10–50 Вт/м);

• исполнение в низко-, средне- и высокотемпературных вариантах (до 65 °C, 130 °C и 250 °C соответственно).

Саморегулирующиеся кабели особенно эффективны на объектах с переменными тепловыми режимами, в том числе при обогреве наружных трубопроводов в суровом климате.

Зональные и другие специализированные кабели

Зональные кабели представляют собой промежуточное решение, в котором нагревательные участки распределены по длине, а подключение к питающему проводнику осуществляется через интервалы. Они применяются в специфических задачах:

• при большой длине линии с ограничениями по напряжению;

• при необходимости точного распределения мощности по участкам;

• в специальных технологических установках.

Кроме того, используются кабели с минеральной изоляцией, высокотемпературные стержневые нагреватели и другие решения для задач с особыми требованиями по температуре и взрывозащищённости.

Подсистемы управления и питания

Любая система электрического обогрева состоит не только из нагревательных кабелей, но и из развитой инфраструктуры питания и автоматизированного управления.

Подсистема питания

Подсистема питания обеспечивает подачу электроэнергии к нагревательным элементам и включает:

• питающие кабельные линии;

• распределительные и силовые шкафы;

• коммутационную аппаратуру (автоматические выключатели, контакторы);

• устройства контроля и защиты (УЗО, реле контроля изоляции и т.п.).

При проектировании учитывают:

• максимально допустимое падение напряжения на линии;

• сечение и материал питающих кабелей;

• условия прокладки (в земле, по эстакадам, внутри помещений);

• требования по резервированию и селективности защит.

Правильный расчёт питающих линий обеспечивает устойчивую работу системы и предотвращает ложные срабатывания защит.

Подсистема управления и регулирования

Подсистема управления отвечает за поддержание требуемого температурного режима и включает:

• датчики температуры продукта, оболочки трубопровода, окружающей среды и/или оболочки кабеля;

• термостаты, электронные регуляторы или программируемые логические контроллеры (ПЛК);

• устройства индикации и сигнализации;

• интерфейсы для диспетчеризации и удалённого мониторинга.

Наиболее распространённые алгоритмы:

• двухпозиционное управление («вкл/выкл») по температуре с гистерезисом;

• пропорционально‑интегральное управление (ПИ/ПИД‑регуляторы) в сложных системах;

• ступенчатое включение нескольких ветвей обогрева по мере изменения условий.

Современные системы используют интеграцию с АСУ ТП, передачу данных по промышленным протоколам и модульную структуру шкафов управления.

Примеры проектных решений

Для практического понимания подхода к проектированию рассмотрим два типовых примера.

Пример 1: Обогрев магистрального трубопровода нефти

Исходные данные:

• Наружный диаметр трубопровода: $d_1 = 273$ мм = 0,273 м

• Толщина теплоизоляции: 80 мм

• Диаметр по изоляции:
  $d_2 = 0{,}273 + 2 \cdot 0{,}08 = 0{,}433$ м

• Коэффициент теплопроводности минеральной ваты: $\lambda = 0{,}05$ Вт/(м·К)

• Требуемая температура продукта: 60 °C

• Минимальная температура наружного воздуха: −45 °C

• Температурный напор: $\Delta T = 105$ °C

• Длина участка: $L = 20$ м

• Коэффициент запаса: $k_з = 1{,}2$

Расчёт линейных тепловых потерь:

Расчёт общей мощности:

Выбор оборудования и компоновка:

Для данного объекта рационально использовать саморегулирующийся кабель среднетемпературного диапазона с линейной мощностью порядка 60 Вт/м. Для обеспечения требуемой мощности:

• расчётная длина кабеля без учёта схемы укладки:
  $L_{\text{каб}} \approx \frac{Q}{P_{\text{уд}}} = \frac{1\,716}{60} \approx 28{,}6$ м;

• с учётом спиральной укладки и технологического запаса коэффициент увеличения длины может составлять 1,1–1,2, что даёт приблизительно 30–33 м кабеля.

Кабель укладывается по спирали вдоль трубопровода с шагом 100–120 мм, крепится металлическими или пластиковыми клипсами, после чего закрывается слоем теплоизоляции.

Пример 2: Обогрев вертикального резервуара с нефтепродуктом

Исходные данные:

• Диаметр резервуара: 3 м

• Высота цилиндрической части: 5 м

• Толщина теплоизоляции: 100 мм

• Коэффициент теплопроводности изоляции: $\lambda = 0{,}05$ Вт/(м·К)

• Температура продукта: 40 °C

• Минимальная температура наружного воздуха: −40 °C

• Температурный напор: $\Delta T = 80$ °C

• Коэффициент запаса: $k_з = 1{,}3$

Определение площади теплоотдающей поверхности:

• Боковая поверхность:
  $A_{\text{бок}} = \pi \cdot D \cdot H \approx 3{,}14 \cdot 3 \cdot 5 \approx 47 \text{ м²}$

• Площадь дна:
  $A_{\text{дно}} = \pi \cdot (D/2)^2 \approx 3{,}14 \cdot 1{,}5^2 \approx 7 \text{ м²}$

С учётом технологических допущений и возможных тепловых мостов общая расчётная площадь принимается порядка 60 м².

Расчёт удельных тепловых потерь:

Общие теплопотери:

Требуемая мощность системы с запасом:

Выбор оборудования и схема укладки:

Рационально использовать несколько независимых секций саморегулирующегося кабеля (например, 3–4 секции) суммарной длиной порядка 60–75 м с удельной мощностью до 50 Вт/м. Кабель укладывается:

• по кольцевым и спиральным трассам вдоль нижней и средней части резервуара;

• с шагом по высоте 80–100 мм;

• с концентрацией основной мощности в нижней зоне, где теплопотери и скорость охлаждения максимальны.

Крышка резервуара, как правило, не обогревается кабелем из‑за возможного парообразования и повышенного температурного воздействия на изоляцию.

Проектирование скин-систем для длинных трубопроводов

Для очень длинных магистральных трубопроводов, протяжённостью от нескольких километров, классические кабельные системы становятся менее эффективными из‑за ограничений по падению напряжения и сложностей с распределением питания. В таких случаях применяются скин‑системы электрического обогрева.

Принцип действия скин-систем

Скин‑система использует эффект поверхностного тока (скин‑эффект), при котором переменный ток высокой частоты протекает по внешним слоям проводника. В качестве проводника нередко используют стальную трубу самого трубопровода. Ток распределяется по её наружной поверхности на определённую глубину, зависящую от:

• частоты тока;

• магнитной проницаемости материала;

• удельного электрического сопротивления стали.

Благодаря этому тепло выделяется непосредственно в стенке трубопровода по всей его длине, обеспечивая равномерный прогрев без необходимости прокладки отдельных нагревательных кабелей вдоль трассы.

Область применения и преимущества

Скин‑системы обычно применяются для:

• магистральных трубопроводов протяжённостью от 3 до 30 км;

• объектов в удалённых и труднодоступных районах;

• участков с ограниченными возможностями по размещению питающих линий и распределительных пунктов.

Основные преимущества:

• отсутствие развитой питающей сети вдоль всей длины трубопровода;

• равномерное распределение мощности;

• высокая надёжность при минимальном количестве соединений;

• возможность реализации большой линейной мощности (до порядка 150 Вт/м в зависимости от проекта).

Особенности расчёта и проектирования

Расчёт скин‑систем сложнее, чем для классических кабельных решений, и включает:

• анализ электрических параметров трубопровода как проводника;

• определение глубины проникновения тока в стенку трубы;

• выбор частоты тока и параметров источника питания;

• оценку распределения мощности и напряжения по длине.

На основе теплотехнических расчётов и характеристик трубопровода подбирают электрические параметры так, чтобы обеспечить требуемую температуру продукта при минимальных потерях и соблюдении требований по безопасности.

Монтаж, пуско-наладка и испытания

Даже идеально выполненный проект может быть сведён на нет некачественным монтажом. Поэтому этап строительно‑монтажных и пуско‑наладочных работ имеет критическое значение.

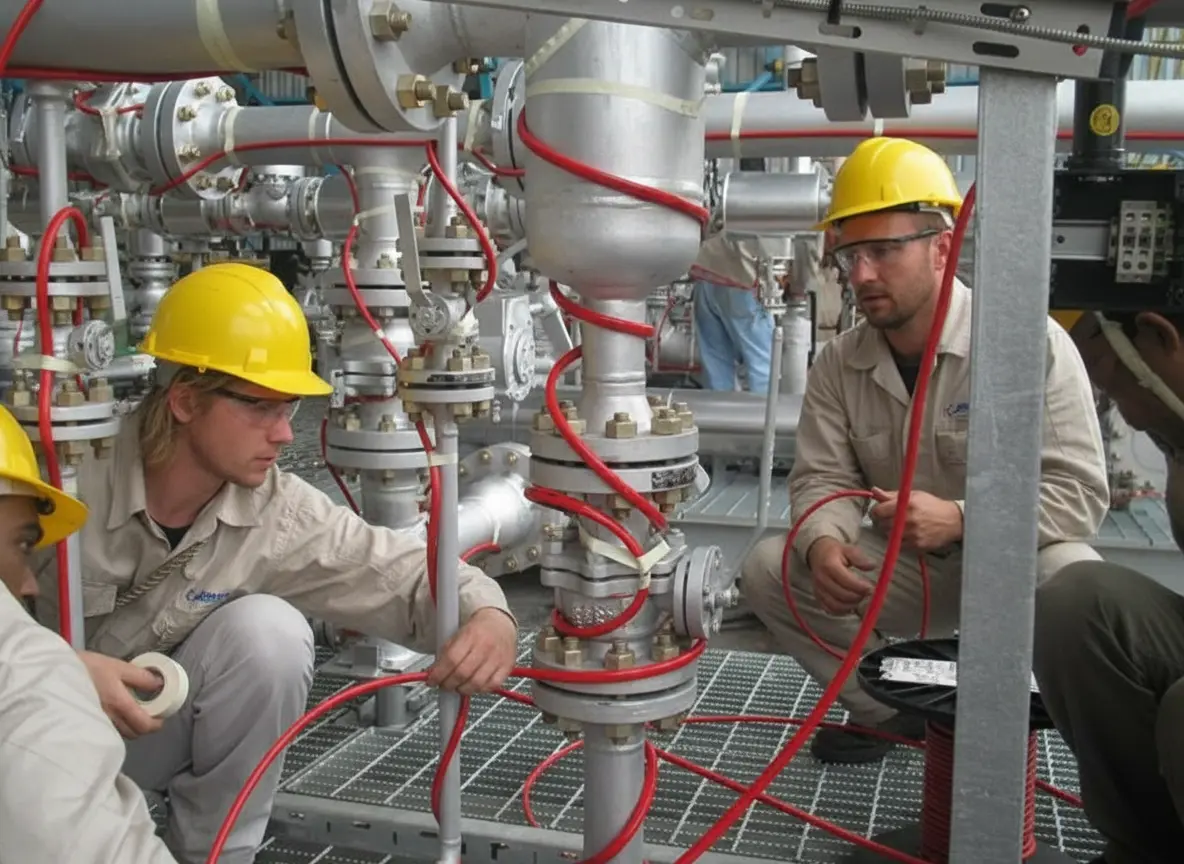

Монтаж нагревательных элементов и изоляции

Основные шаги:

1. Подготовка поверхности
   Поверхности трубопроводов и резервуаров очищаются от грязи, коррозии, старых покрытий. При необходимости наносится теплопроводящая паста для улучшения контакта с нагревательными элементами.

2. Укладка нагревательных кабелей
   Кабель фиксируется к поверхности с помощью клипс, лент, хомутов с заданным шагом (обычно 100–150 мм). Соблюдаются минимальные радиусы изгиба и требования по недопустимости пересечения и плотного соприкосновения горячих участков кабеля.

3. Установка датчиков и аппаратуры управления
   Датчики температуры монтируются в наиболее холодных или ответственных точках объекта, после чего прокладываются сигнальные линии к шкафам управления, устанавливаются регуляторы и коммутационные устройства.

4. Устройство теплоизоляции
   Поверх нагревателей укладывается теплоизоляция с необходимой толщиной (для наружных трубопроводов чаще всего 80–100 мм и более), затем выполняется защитное покрытие (обшивка, кожух).

Пуско-наладочные работы и испытания

После монтажа проводится комплекс испытаний и настроек:

• измерение сопротивления изоляции нагревательных кабелей и питающих линий;

• проверка электрической прочности;

• проверка корректности включения и работы датчиков;

• тестирование алгоритмов управления (разогрев, стабилизация, отключение);

• испытания при различных режимах нагрузки и внешних условиях, по возможности приближенных к реальным.

Полный цикл пуско‑наладочных работ, включая документирование результатов и обучение персонала, обычно занимает от нескольких дней до нескольких недель в зависимости от масштаба системы.

Надёжность и взрывобезопасность системы

В промышленности, особенно в нефтегазовой отрасли, системы электрического обогрева должны соответствовать строгим требованиям по надёжности и взрывобезопасности.

Надёжность и ресурс работы

Срок службы систем электрообогрева часто соизмерим со сроком эксплуатации основного технологического оборудования и может достигать 20–30 лет. Для достижения такого ресурса:

• применяются материалы с повышенной стойкостью к температурным, химическим и механическим воздействиям;

• предусматривается резервирование ключевых элементов;

• уделяется внимание качеству монтажных соединений и герметичности;

• разрабатываются регламенты плановых проверок и профилактического обслуживания.

Надёжность также обеспечивается использованием специализированных средств диагностики (например, реле контроля изоляции линий).

Взрывобезопасное исполнение

На объектах с наличием горючих газов и паров применяются только сертифицированные взрывобезопасные компоненты:

• нагревательные кабели и соединительные муфты в взрывозащищённом исполнении;

• взрывозащищённые распределительные коробки и шкафы;

• искробезопасные цепи управления и сигнализации;

• системы заземления и выравнивания потенциалов.

Проектирование выполняется с учётом категорий и зон взрывоопасности, а также действующих норм и стандартов (национальных и отраслевых). Особое внимание уделяется правильному выбору типа взрывозащиты (например, «искробезопасная цепь», «взрывонепроницаемая оболочка» и др.).

Расчётные программы и инженерные инструменты

Современное проектирование систем электрообогрева практически невозможно без специализированных программных средств. Они упрощают расчёты, сокращают время и уменьшают вероятность ошибок.

Специализированные программные комплексы

Используются программные комплексы, позволяющие:

• рассчитывать теплопотери трубопроводов и резервуаров;

• подбирать тип и марку нагревательного кабеля;

• моделировать различные климатические режимы;

• оценивать влияние толщины и типа изоляции;

• формировать отчёты по расчётам.

Такие программы содержат базы данных по материалам, кабелям, изоляции, что позволяет быстро сравнивать разные варианты решений.

Калькуляторы и облачные сервисы

Кроме полнофункциональных программ применяются:

• шаблоны и калькуляторы в электронных таблицах;

• онлайн‑сервисы и облачные платформы для совместной работы инженеров;

• модули, интегрированные в системы автоматизированного проектирования (CAD/CAE).

Использование таких средств повышает прозрачность и воспроизводимость расчётов, упрощает согласование решений и передачу данных между участниками проекта.

Заключение

Проектирование систем электрического обогрева — многокомпонентный инженерный процесс, включающий теплотехнические, электротехнические, автоматизационные и эксплуатационные аспекты. Успешная реализация проекта требует:

• детального анализа объекта и условий его эксплуатации;

• корректного выполнения тепловых расчётов с учётом всех значимых факторов;

• обоснованного выбора типа нагревательных элементов и схемы их укладки;

• грамотного проектирования подсистем питания, управления и защиты;

• обеспечения надёжности и соответствия требованиям взрывобезопасности;

• высококачественного монтажа и полного комплекса пуско‑наладочных работ.

При соблюдении указанных принципов системы электрического обогрева обеспечивают стабильную работу технологических объектов в экстремальных климатических условиях, снижают риск аварий и простоя, а также способствуют повышению общей энергоэффективности предприятия. Такой подход делает инвестиции в качественное проектирование и реализацию электрообогрева экономически оправданными на всём жизненном цикле объекта.
