Как установить греющий кабель

Правильная установка греющего кабеля (trace heating) крайне важна для обеспечения высокой производительности системы, безопасности и соответствия нормам — особенно в промышленных условиях, где простои и сбои могут привести к значительным убыткам. Эта технология широко используется в нефтегазовой отрасли, химической переработке, пищевом производстве или коммунальных службах. Мы разберем ключевые шаги и нюансы монтажа систем греющего кабеля.

Ключевые вопросы, на которые мы ответим:
- Как работает греющий кабель?
- Как выглядит система электрообогрева?
- Какие бывают типы установки греющего кабеля?

Если вы ищете информацию о том, как установить электрообогрева или как монтировать греющий кабель, то вы на правильном пути — эти термины взаимозаменяемы и обозначают процесс нанесения электрических греющих кабелей на трубы, резервуары или оборудование для предотвращения замерзания или поддержания технологической температуры.

Как работает греющий кабель?

Перед установкой полезно разобраться, что такое электрообогрева и как работают греющие кабели.

Греющие кабели (также называемые нагревательными кабелями или нагревательными лентами) генерируют тепло за счет электрического сопротивления. Их укладывают вдоль труб, резервуаров или арматуры, а управление осуществляется через термостат или контроллер, который регулирует температуру, предотвращая перегрев и повышая эффективность.

Дополнительно: всегда проверяйте совместимость кабеля с типом трубы (металл, пластик) и окружающей средой (влажность, химикаты).

Типы греющих кабелей:

• Саморегулирующиеся греющие кабели   — автоматически регулируют мощность в зависимости от температуры поверхности. Идеальны для неравномерных труб.
• Кабели постоянной мощности — выдают фиксированное количество тепла по всей длине. Подходят для стабильных условий.
• Минерально-изолированные греющие кабели — высокопрочные, для экстремальных температур и промышленных нагрузок, с длительным сроком службы до 20+ лет.

При правильной установке системы электрообогрева обеспечивают надежную, безопасную и эффективную работу на годы.

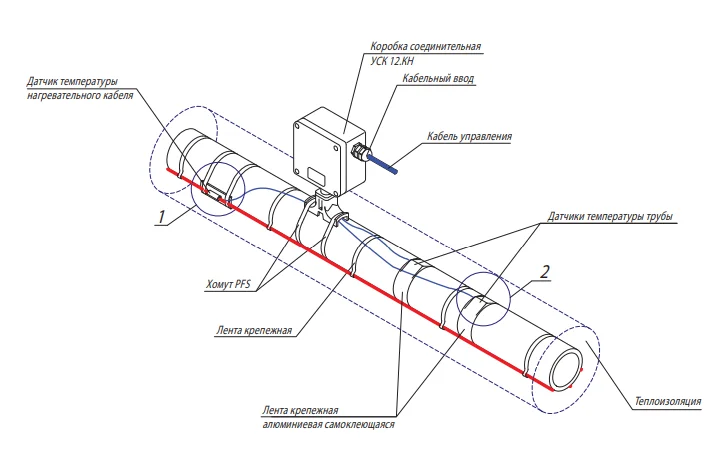

Компоненты системы электрообогрева

Полностью установленная промышленная система греющего кабеля включает:

В сложных случаях добавляют распределительные коробки, автоматические выключатели и системы мониторинга — особенно для крупных или взрывоопасных установок. Рекомендация: используйте защитные рукава для кабеля в зонах с механическими нагрузками.

Пошаговая инструкция: Как установить греющий кабель

Этот процесс предназначен для промышленного монтажа trace heating с использованием саморегулирующихся или кабелей постоянной мощности. Соблюдайте инструкции производителя и местные электротехнические нормы (например, IEC или ГОСТ для России).

1. Планирование схемы системы

• Осмотрите объект — определите длины труб, позиции клапанов и фитингов.
• Определите места источников питания и длины цепей.
• Выполните расчет теплопотерь — выберите тип кабеля, мощность (Вт/м) и количество цепей.

Совет: Обратитесь к специалистам по trace heating или используйте ПО от производителя (Heat Trace Design Software). Учитывайте коэффициент изоляции и минимальную температуру окружающей среды.

2. Подготовка поверхности трубы

• Очистите поверхность от масла, пыли или ржавчины.
• Удалите острые края или заусенцы.
• Полностью высушите поверхность.

Дополнение: Для пластиковых труб используйте мягкие абразивы. [

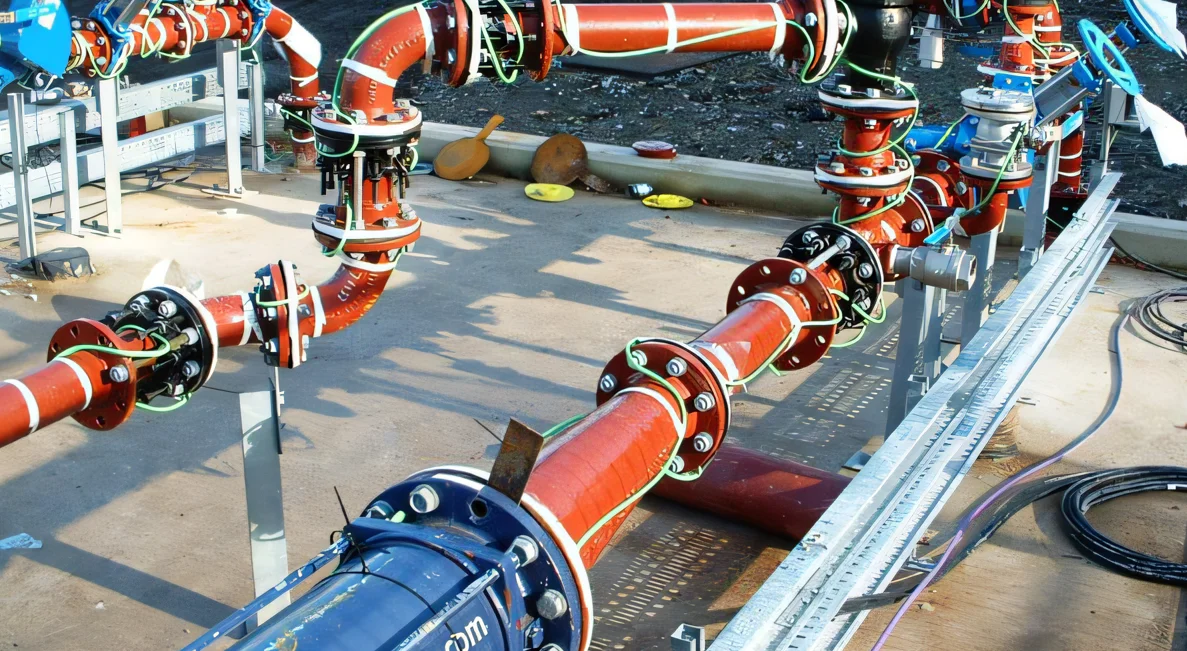

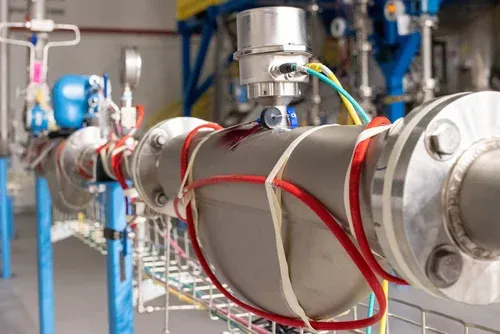

3. Установка греющего кабеля

• Уложите кабель вдоль нижней позиции 4 или 5 часов на трубе.
• Для крупных труб — спиральная намотка (шаг 3–6 диаметров) или параллельные нити.
• Не перехлестывайте кабель (если не разрешено).
• Фиксируйте монтажной лентой или стяжками каждые 30–50 см.

Важно: Никаких металлических хомутов! На неровностях делайте петли для компенсации расширения. [attached_file:1]

4. Монтаж подключений и торцов

• Используйте заводские комплекты.
• Герметизируйте торцы от влаги.
• Соблюдайте инструкции для ATEX/IECEx зон. Проверьте заземление!

5. Установка контроля температуры

• Термостат — рядом с трубой.
• Сенсор — под изоляцией, близко к поверхности.
• Дополнение: IP67 защита для улицы.

6. Нанесение теплоизоляции

• Используйте минвату, пеностекло или пену.
• Добавьте пароизоляцию для влаги.
• Толщина минимум 50 мм, без зазоров.

7. Маркировка и документация

• Наклейки каждые 3–5 м.
• Запишите схемы, ID цепей, потребление.
• Дополнение: Цифровой реестр для ремонта.

8. Тестирование системы

• Тесты  изоляции мегаомметром.
• Подайте питание, мониторьте.
• Дополнение: Ежегодные проверки.

Практические советы по установке

• Не сгибайте кабель за минимальный радиус.
• Заменяйте поврежденные участки целиком.
• Защищайте от воды.
• Соблюдайте электрономы. Саморегулирующиеся кабели можно обрезать.

FAQ: Часто задаваемые вопросы

Можно ли установить самостоятельно?

В быту — да. В промышленности — только квалифицированные электрики.

Сколько времени занимает монтаж?

Несколько часов для малого объекта, дни/недели для крупного. Планируйте 1–2 дня на 100 м.

Безопасен ли греющий кабель?

Да, при правильной установке. Саморегуляция + защита минимизируют риски.
